INGENERIC MLAs
Zylindrische und azylindrische Mikrolinsen-Arrays
INGENERIC MLA

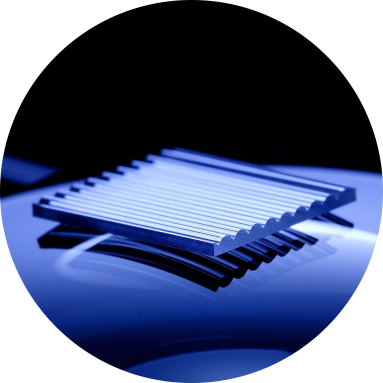

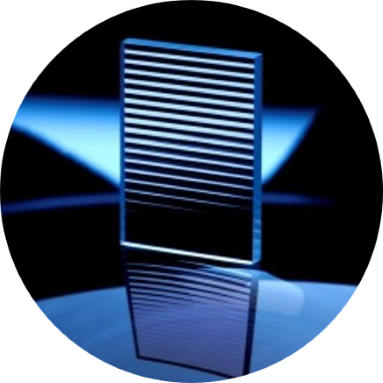

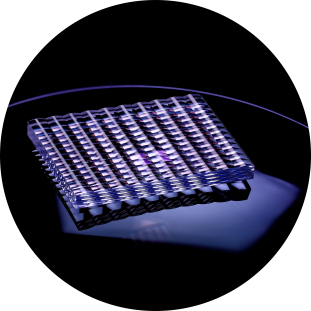

Zylindrische und azylindrische Mikrolinsen-Arrays von INGENERIC sind präzisionsblankgepresste Mikrooptiken aus Glas für Anwendungen, bei denen Licht gezielt in einer Achse geformt, transformiert oder homogenisiert wird. Sie eignen sich besonders für optische Systeme mit asymmetrischen Strahlprofilen, linienförmigen Beleuchtungen oder mehreren parallel geführten Strahlkanälen.
Zylindrische Linsen wirken primär entlang einer definierten Achse. Dadurch können sie Licht in einer Richtung fokussieren oder kollimieren, während die zweite Achse weitgehend unbeeinflusst bleibt. Azylindrische Linsen erweitern diese Funktion durch anwendungsspezifisch korrigierte Krümmungsverläufe. Sie können eingesetzt werden, wenn Abbildungsfehler reduziert, Strahlprofile gezielt angepasst oder Fokuslagen stabilisiert werden sollen.
Kundenspezifische Mikrolinsen-Arrays

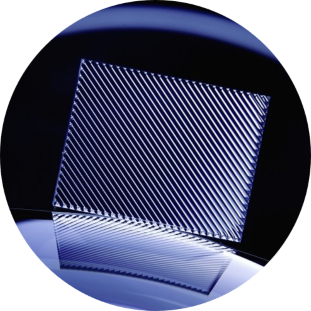

Die Arrays werden als monolithische Glasoptiken gefertigt und kundenspezifisch auf Brennweite, Pitch, Apertur, Array-Länge, Mittendicke und mechanische Integration abgestimmt. Entscheidend für die optische Funktion ist dabei die präzise Umsetzung der einzelnen Lenslet-Geometrien über die gesamte Arrayfläche hinweg. Eine hohe Pitch-Wiederholgenauigkeit unterstützt eine exakte Positionierung der Linsenelemente, reduziert Strahlrichtungsfehler und trägt zu stabilen Fokuspositionen bei. Geringe Übergangszonen zwischen den Lenslets erhöhen die optisch nutzbare Fläche des Arrays und reduzieren unerwünschte Verluste.
Durch die exakte Übertragung definierter zylindrischer oder azylindrischer Profile auf jedes einzelne Lenslet entstehen Arrays mit hoher Formtreue und reproduzierbarer Strahlformung. So entstehen kompakte Mikrolinsen-Arrays aus Glas, die über die gesamte Arrayfläche hinweg präzise optische Funktionen ermöglichen und sich für Systeme eignen, in denen effiziente Lichtnutzung, stabile Fokuslagen und hohe Reproduzierbarkeit entscheidend sind.
Technische Highlights:
Unsere zylindrischen MLAs im Überblick
Wählen Sie aus unseren Standardprodukten oder sprechen Sie uns an, um eine kundenspezifische Lösung zu erhalten.
| Lens type | L [mm] | W [mm] | CT [mm] | EFL [mm] | PE [mm] | Material |
|---|---|---|---|---|---|---|
| Homogenizer Array-18.5 | 35.0 | 28.0 | 2.0 | 18.5 | 1.3 | K-VC89 |
| Homogenizer Array-19.4 | 15.0 x 12.0 | 20 | 2.0 | 19.4 | 0.8 | K-VC89 |
Material: Optisches Glas (high index material)
Max. Array-Größe: 40,0 x 40,0 mm
EFL: 1,0 … 35,0 mm
Pitch: 0,2 … 5,0 mm
Pitch-Genauigkeit: < 2 µm über 25 mm
Formgenauigkeit: < 100 nm
EFL-Toleranz: < 1%
Übergangszonen zwischen den Linsenelementen: < 10 µm
Anwendung: z. B. Homogenisierung < 2kW
Isothermes Präzisionsblankpressen
Unser Herstellverfahren bietet zahlreiche Vorteile:
Das Ergebnis sind Mikrooptiken und Linsen-Arrays, die Serienqualität, Stabilität und sehr gute Reproduzierbarkeit bieten.
Ergänzende Leistungen
Kundenspezifische Auslegung von EFL und Pitch
Azylindrische Profiloptimierung
Anpassung von Länge, Apertur und Geometrie
Beschichtungen für hohe Transmission
Markierungen und Alignment-Features
Entwicklungsdienstleistungen
Qualität
Bei zylindrischen und azylindrischen MLAs stehen stabile Fokuspositionen, wiederholbare Strahlformung und zuverlässige Serienqualität im Mittelpunkt. Die optische Performance hängt wesentlich von der exakten Umsetzung der Linsenprofile, der Pitch-Genauigkeit und der Gleichmäßigkeit über das gesamte Array hinweg ab.
INGENERIC setzt auf ein strenges Qualitätsmanagement sowie qualitätsgesicherte Fertigungs- und Messprozesse. Mit umfangreicher Inhouse-Messtechnik werden funktionsrelevante Parameter wie Formfehler, Pitch, Brennweite, Oberflächenqualität, Übergangszonen und Center Thickness geprüft. Dadurch lassen sich MLAs für industrielle optische Systeme mit reproduzierbarer Performance realisieren.
Auf Wunsch können kundenspezifische Teststände umgesetzt werden, um optische Eigenschaften anwendungsnah zu prüfen und mit den späteren Einsatzbedingungen abzugleichen. So entstehen zylindrische und azylindrische Glasarrays mit stabiler Fokuslage, zuverlässiger Kollimation oder Homogenisierung und gleichbleibenden optischen Eigenschaften in der Serienanwendung.
Häufige Fragen – FAQs
Wo werden die Produkte von INGENERIC hergestellt?
Wie läuft ein kundenspezifisches Entwicklungsprojekt ab?
Was sind NRE-Kosten?
Bei INGENERIC ist die Überarbeitung der Werkzeuge im Verschleißfall (Refurbishment) in der Preiskalkulation der Produktkosten inkludiert.
Ist Serienfertigung möglich?
Dadurch können sowohl Prototypen als auch Serienproduktionen mit hohen Stückzahlen effizient und in gleichbleibend hoher Qualität realisiert werden.
