INGENERIC Asphären & Sphären
Mikrolinsen für leistungsstarke optische Systeme
Asphären und Sphären für optische Präzision
Die INGENERIC Asphären und sphärischen Linsen aus optischem Glas sind für Anwendungen entwickelt, in denen höchste Präzision, kompakte Bauformen und reproduzierbare Serienperformance entscheidend sind.
Asphärische Glaslinsen ermöglichen die gezielte Korrektur optischer Aberrationen und verbessern die Abbildungs- und Kollimationsleistung deutlich gegenüber rein sphärischen Linsen. In vielen Fällen können mehrere sphärische Elemente durch eine einzelne Glas-Asphäre ersetzt werden. Das reduziert Bauraum, Gewicht und Systemkomplexität bei gleichzeitig erhöhter Effizienz.

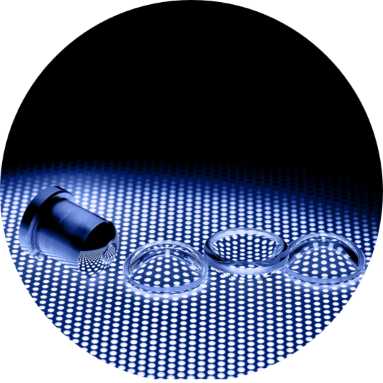

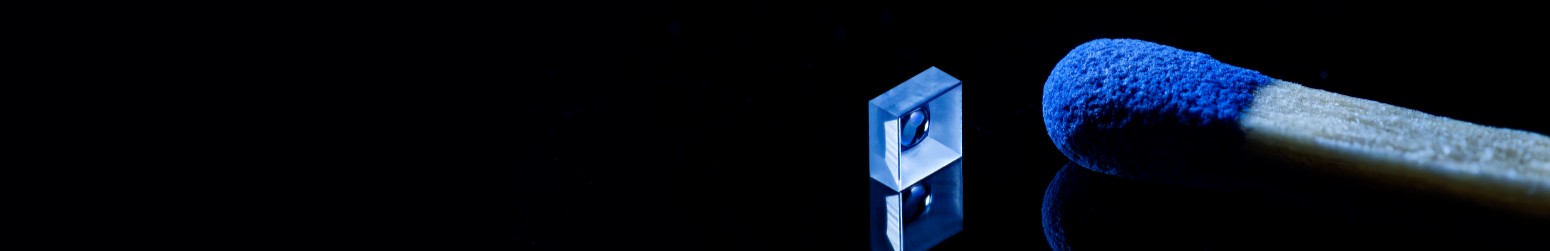

Wir fertigen diese Präzisionsoptiken in unterschiedlichen Geometrien und Abmessungen – vom Sub-Millimeter-Bereich bis hin zu lateralen Abmessungen von typischerweise 2 mm bis 40 mm. Das Spektrum umfasst klassische Sphären, Rundasphären sowie konkave und konvexe Asphären.
Neben rotationssymmetrischen Designs sind auch torische Geometrien, Freiformoberflächen sowie individuell definierte 3D-Konturen realisierbar. Ein- oder beidseitige Strukturierungen beziehungsweise asphärische Ausführungen und maßgeschneiderte laterale Konturen bieten hohe Designfreiheit und ermöglichen die gezielte Anpassung an Anwendung, Bauraum und optische Anforderungen.
Durch kundenspezifisches Optikdesign können Durchmesser, Kontur und optische Parameter präzise auf die jeweilige Applikation abgestimmt werden. Ergänzend sind applikationsspezifische AR-Beschichtungen und Maskierungen möglich.
Wir begleiten Projekte von der Entwicklungsphase über Prototypen bis hin zur skalierbaren Serienproduktion.
Technische Highlights:
Unsere Asphären & Sphären für Kollimation im Überblick
Wählen Sie aus unseren Standardprodukten oder sprechen Sie uns an, um eine kundenspezifische Lösung zu erhalten.
| Lens Type | λ (nm) | D (mm) | Aperture CT (mm) | NA EFL (mm) | BFL (mm) | Form accuray | Material | ||
|---|---|---|---|---|---|---|---|---|---|
| ASPH-PL-CX-2.4 | 785 | 4.2 × 4.2 | Rectangular | 2.0 | 0.8 | 2.4 | 1.25 | < 260 nm | K-VC89 |
| ASPH-PL-CX-6.5 | 1030 | 6.325 | Round | 2.3 | 0.33 | 6.5 | 5.23 | < 300 nm | K-VC89 |
| ASPH-PL-CX-0.75 | 1100 | 3.0 × 3.0 | Rectangular | 0.8 | 0.7 | 0.75 | 0.30 | < 600 nm | K-VC89 |
Unsere Asphären & Sphären für Imaging im Überblick
Wählen Sie aus unseren Standardprodukten oder sprechen Sie uns an, um eine kundenspezifische Lösung zu erhalten.
| Lens Type | λ (nm) | D (mm) | CA (mm) | Aperture | CT (mm) | EFL (mm) | Form accuracy | Material |
|---|---|---|---|---|---|---|---|---|
| ASPH-CX-CX-2.47 | 1210 | 4.0 | 3.2 / 3.0 | Round | 3.0 | 2.47 | < 300 nm | K-VC89 |
Beispielhafte Spezifikationen im Überblick
Wählen Sie aus unseren Standardprodukten oder sprechen Sie uns an, um eine kundenspezifische Lösung zu erhalten.
| Lens Type | D (mm) | Aperture | CA (mm) | CT (mm) | Vertex ROC 1 (mm) | Vertex ROC 2 (mm) | SAG (mm) | Max slope angle (°) | Sagitta deviation (µm) | Form accuracy |
|---|---|---|---|---|---|---|---|---|---|---|
| Meniscus aspherical | 2.40 | Round | 1.8 / 1.2 | 0.4 ± 0.02 | 10.0 ± 2% | -0.75 ± 0.4% | 0.20 / 0.44 | 22° / 62° | < 0.8 / < 2.0 | < 250 nm PV |
| Bi-CX lens aspherical | 3.75 | Round | 3.0 / 3.0 | 1.7 ± 0.02 | 13.0 ± 1% | 9.0 ± 0.7% | 0.15 / 0.15 | 5° | < 0.9 / < 0.9 | < 250 nm PV |
| Meniscus aspherical | 24.00 | Round | 23 / 22 | 7.25 ± 0.05 | 21.0 ± 0.2% | -80.0 ± 0.2% | 5.64 / 4.92 | 46° / 6° | < 8.0 / < 1.5 | < 160 nm PV |
| Plano-CX aspherical | 35.00 | Round | 24 / 24 | 5.0 ± 0.1 | ∞ | 40.0 ± 0.1% | 3.92 | 25° | < 1.4 / < 2.0 | < 500 nm |
Material: optical glass (high index)
Lens diameter (D): 1.5 mm – 40.0 mm
Diameter (D) tolerance (molded): < 0.025 mm
Lens aperture: round, rectangular
Center Thickness (CT): 1.0 mm – 10.0 mm
CT tolerance: < 0.02 mm
max. Edge slope angle: < 65°
Radius (ROC) Accuracy: < 0,1 %
Form accuracy: < 100 nm PV (Irregularity)
Slope Error (mid frequency error): tbd. customer-specific
Surface Roughness: 2-5 nm rms
Cleanliness* (depends on lens size): 0.025 / 0.04 / 0.063 /… 0.4
*according to ISO 10110-7
Vielfältige Geometrien für unterschiedlichste optische Anwendungen
Die INGENERIC Asphären und Sphären sind in zahlreichen Ausführungen erhältlich:
- Sphären für klassische Abbildungs- und Fokussieraufgaben
- Rundasphären zur Korrektur optischer Aberrationen
- Ein- oder beidseitig asphärische Linsen für maximale Designfreiheit
- Torische Mikrooptiken zur Korrektur unterschiedlicher Krümmungen in zwei Achsen
- Freiformoberflächen für hochintegrierte, kundenspezifische optische Systeme
- Kundenspezifische Geometrien und Konturen, die den Anforderungen Ihrer Anwendung entsprechen: Mikrostrukturen, ID-Codes, Referenzmarken usw. können hinzugefügt und repliziert werden.
Isothermes Präzisionsblankpressen
Unser Herstellverfahren bietet zahlreiche Vorteile:
Das Ergebnis sind Mikrooptiken und Linsen-Arrays, die Serienqualität, Stabilität und sehr gute Reproduzierbarkeit bieten.
Qualität
Eine umfangreiche Qualitätssicherung über den gesamten Herstellprozess wird gewährleistet. Beginnend mit der Eingangskontrolle des Rohmaterials bis zur abschließenden Endkontrolle der Fertigprodukte werden alle Schritte qualitätstechnisch begleitet und systematisch dokumentiert.
Falls gewünscht, kann ein kundenspezifischer Teststand realisiert werden, um sicherzustellen, dass es keine Abweichungen zu den in der späteren Anwendung benötigten Charakteristika gibt.
Häufige Fragen – FAQs
Warum Mikrooptiken aus hochqualitativem Glas?
- Herausragende thermische und mechanische Stabilität
- Eine deutlich geringere Absorption und damit höhere Lebensdauer
- Perfekte Formtreue auch bei hohen Leistungen
- Konstante optische Performance über die gesamte Betriebszeit
- Hohe Oberflächenqualität (ohne Polieren)
- Hervorragende Serienfähigkeit: das Präzisionsblankpressen liefert identische Optiken in großen Stückzahlen zu wirtschaftlichen Kosten
- Gepresste Gläser sind robust gegen Hitze und Strahlleistung
- Pressverfahren erlaubt komplexe Oberflächen mit hoher Genauigkeit
Welche Vorteile bietet unsere automatisierte Montage?
- Höchste Präzision und Reproduzierbarkeit durch den Einsatz von Kamerasystemen
- Kein Beschädigungsrisiko durch manuelles Handling oder Montagevorrichtungen
- Positionsgenauigkeit im Mikrometerbereich
- Montage und Verpackung in Reinraumumgebung
- Verpackung geeignet für automatisierte Entnahme
Wie berechnet sich der Preis für die INGENERIC Produkte?
Kundenspezifische Produkte/ Sonderanfertigungen: Für unser Herstellverfahren, das Präzisionsblankpressen, benötigen wir ein Werkzeug (bzw. mehrere Formen/Einsätze bei der Serienfertigung), wofür einmalige Initialkosten anfallen. Die Produktpreise werden mengenabhängig berechnet. Je höher die Stückzahl, desto günstiger der Stückpreis.
Die Entwicklungskosten hängen von der Komplexität und Größe der Formen ab. Insbesondere in der Prototypen- oder Musterphase lassen sich kleinere Formen oft kostengünstiger realisieren. In der Phase bis zur Serienproduktion können die Produktpreise oftmals durch Skalierung gesenkt werden. Die einmaligen Entwicklungskosten decken auch die Wartung und den Austausch (falls erforderlich) ab.
Jetzt Kontakt aufnehmen!
INGENERIC – Ihr Partner für präzise optische Lösungen
Sie haben Anregungen, Wünsche oder eine konkrete Anfrage? Wir unterstützen Sie bei der Auswahl der passenden Mikrooptiken für Ihre Anwendung – von Standardkomponenten bis zu kundenspezifischen Entwicklungen. Kontaktieren Sie uns gerne für eine persönliche Beratung oder ein individuelles Angebot.
Wir freuen uns auf Ihre Nachricht!
