INGENERIC MLAs
Sphärische und asphärische Mikrolinsen-Arrays

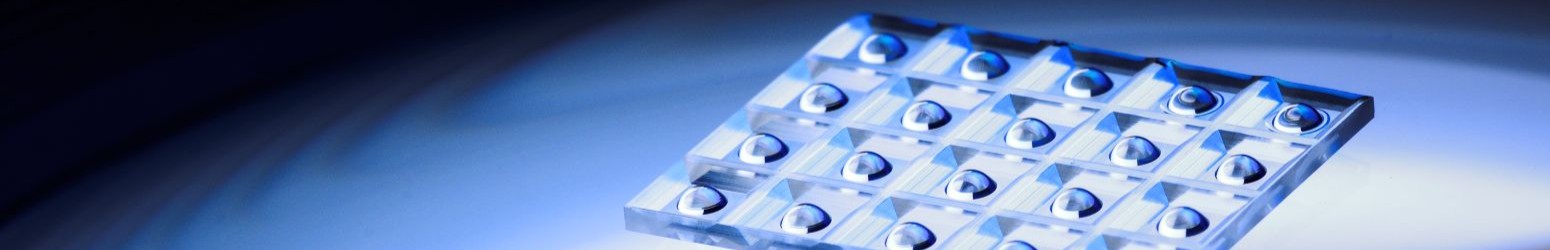

INGENERIC Mikrolinsen-Arrays

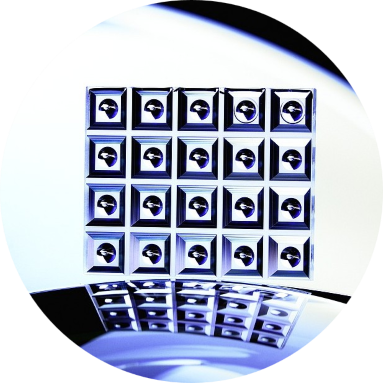

Sphärische und asphärische Mikrolinsen-Arrays fokussieren oder kollimieren Licht in zwei Dimensionen. Jedes Lenslet bearbeitet einen vollständigen optischen Kanal und erzeugt einen definierten Punktfokus oder kollimierten Strahl. Dadurch eignen sich die Arrays für die parallele Kollimation von Lichtquellen, die Kopplung auf Fasern oder Wellenleiter, die strukturierte Beleuchtung und die Abbildung auf Sensorflächen.
Sphärische Lenslets besitzen einen konstanten Krümmungsradius. Sie bieten eine technisch klare Lösung für Anwendungen, bei denen die verbleibenden sphärischen Aberrationen innerhalb der zulässigen Systemgrenzen liegen. Asphärische Lenslets weichen gezielt von der Kugelform ab. Dadurch lassen sich Aberrationen reduzieren, Fokusprofile optimieren und kompaktere optische Systeme realisieren.
Kundenspezifische MLAs mit flexibler Geometrie

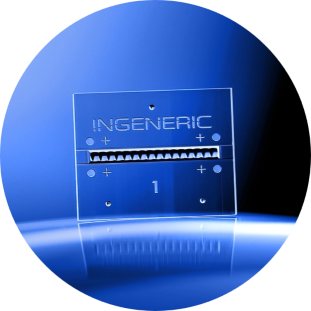

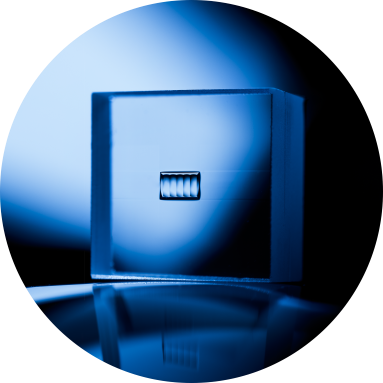

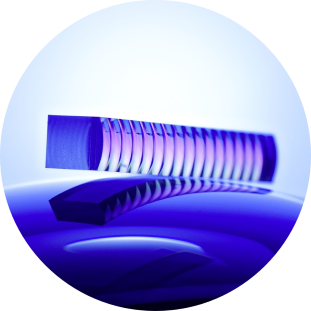

Die Lenslets können linear, zweidimensional oder hexagonal angeordnet werden. Runde und rechteckige Aperturen ermöglichen die Anpassung an die Geometrie der Lichtquelle, des Detektors oder des optischen Kanals. Hohe Füllfaktoren und kleine Totzonen sorgen dafür, dass ein großer Anteil der Array-Gläche optisch genutzt werden kann.

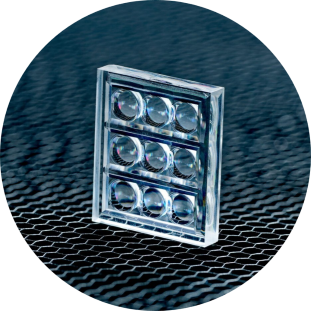

Darüber hinaus sind komplexe asphärische Meniskusdesigns mit konvexen und konkaven Flächen möglich. Einzelne Lenslets eines Multichannel-Arrays können unterschiedliche Radien, Brennweiten oder optische Funktionen besitzen. So lassen sich beispielsweise mehrere Abbildungs- oder Spektralkanäle in einem monolithischen Glas-Array kombinieren.
Technische Highlights:
Unsere sphärischen und asphärischen MLAs im Überblick
Wählen Sie aus unseren Standardprodukten oder sprechen Sie uns an, um eine kundenspezifische Lösung zu erhalten.
| Lens type | Size [mm] | QTY of lenslets | Arrangement | EFL [mm] | PE [mm] | D [mrad] | Material |
|---|---|---|---|---|---|---|---|
| MLA-SPH-PL-CX-0.70 | 5.0 x 4.0 x 0.577 | 16 | 1x16 | 0.70 | 0.25 | 0.25 | K-VC89 |
| MLA-ASPH-PL-CX-3.25 | 18.0 x 16.0 x 1.055 | 100 | 10 x 10 | 3.25 | 1.5 (PEx, PEy) | 1.5 | K-VC89 |
| MLA-SPH-PL-CX-3.2 | 10.0 x 10.0 | 40 | linear | 3.2 | 1.2 | 1.2 | K-VC89 |
| MLA-ASPH-PL-CX-0.72 | 15.0 x 12.0 | 20 | linear | 0.72 | 3.2 | 1.3 | K-VC89 |
| MLA-ASPH-PL-CX-2.28 | 8.0 x 6.0 | 9 | linear | 2.28 | 1.1 … 1.3 | 1.0 | L-BSL7 |
Material: Optisches Glas (Material mit hohem Brechungsindex)
Max. Dimensionen: ca. 45,0 x 45,0 mm
EFL: 0,25 … 5,0 mm
Linsendurchmesser: 0,125 … 3,0 mm
Linsenapertur: rund, rechteckig
Anordnung: linear, hexagonal
Menge der Linsen pro Array: 5 … 2000
Pitch: 0,125 … 4,0 mm
Pitch-Genauigkeit: < 2 µm über 25 mm
EFL-Toleranz: < 1%*
Formgenauigkeit: < 250 nm
Totzonen: < 10 µm
Mittendickengenauigkeit: < 20µm
*) Hohe relative Radiustoleranz (< 0,2%)
Isothermes Präzisionsblankpressen
Unser Herstellverfahren bietet zahlreiche Vorteile:
Das Ergebnis sind Mikrooptiken und Linsen-Arrays, die Serienqualität, Stabilität und sehr gute Reproduzierbarkeit bieten.
Ergänzende Leistungen
Kundenspezifische Lenslet-Geometrien
Individuelle Kanal- und Array-Parameter
Multispektrale Auslegung und Beschichtung
Ausrichtungs- und Montage-Features
Entwicklungsdienstleistungen
Qualität
Bei sphärischen und asphärischen Arrays bestimmen die Gleichmäßigkeit von Pitch, Radius, Brennweite und Form maßgeblich die optische Performance. INGENERIC prüft diese und weitere spezifikationsrelevante Parameter mit geeigneter Messtechnik und dokumentiert die Übereinstimmung mit den vereinbarten Anforderungen.
Die reproduzierbare Fertigung unterstützt eine konstante Kanal-zu-Kanal-Performance, stabile Fokuslagen und gleichbleibende Abbildungseigenschaften. Auch Oberflächenqualität, Center Thickness und Übergangszonen können abhängig vom Design in die Qualitätssicherung einbezogen werden.
Auf Wunsch kann ein anwendungsspezifischer Teststand entwickelt werden, um die Kollimations-, Abbildungs- oder Kopplungsfunktion unter Bedingungen zu prüfen, die dem späteren Einsatz möglichst nahekommen. So lassen sich Abweichungen zwischen interner Charakterisierung und Systemmessung minimieren.
Häufige Fragen – FAQs
Wo werden die Produkte von INGENERIC hergestellt?
Wie läuft ein kundenspezifisches Entwicklungsprojekt ab?
Was sind NRE-Kosten?
Bei INGENERIC ist die Überarbeitung der Werkzeuge im Verschleißfall (Refurbishment) in der Preiskalkulation der Produktkosten inkludiert.
Ist Serienfertigung möglich?
Dadurch können sowohl Prototypen als auch Serienproduktionen mit hohen Stückzahlen effizient und in gleichbleibend hoher Qualität realisiert werden.
