Produktneuheit: Multichannel Mikrolinsen-Array für multispektrale Bildgebung

INGENERIC präsentiert neue Meniskuslinsen als Q-Type Asphären:
Q-Men 9 MLA mit variierenden Radien setzt Maßstäbe in Effizienz und Bildqualität.

INGENERIC stellt auf der SPIE Photonics West 2026 seine neueste Entwicklung für die multispektrale Bildgebung vor: ein 3×3 Multichannel Mikrolinsen-Array (MLA) mit Meniskuslinsen als Q-Type-Asphären mit variierenden Radien. Diese hochfunktionalen optischen Elemente sind gezielt für die Anforderungen moderner multispektraler Kamerasysteme konzipiert und bieten höchste Präzision bei kompakter Bauweise. Die Entwicklung des Produkts entstand in Kooperation mit dem Fraunhofer-Institut für Angewandte Optik und Feinmechanik, das für das Produktdesign verantwortlich war.

Multispektrale Kamerasysteme ermöglichen die simultane Aufnahme von Bildern in unterschiedlichen Spektralbereichen, vom sichtbaren Licht bis hin zu Infrarot und Ultraviolett. Dadurch lassen sich spektrale und räumliche Informationen mit hoher Auflösung erfassen – ein entscheidender Vorteil etwa in der industriellen Qualitätskontrolle, Umwelt- und Agrarüberwachung oder biomedizinischen Diagnostik.

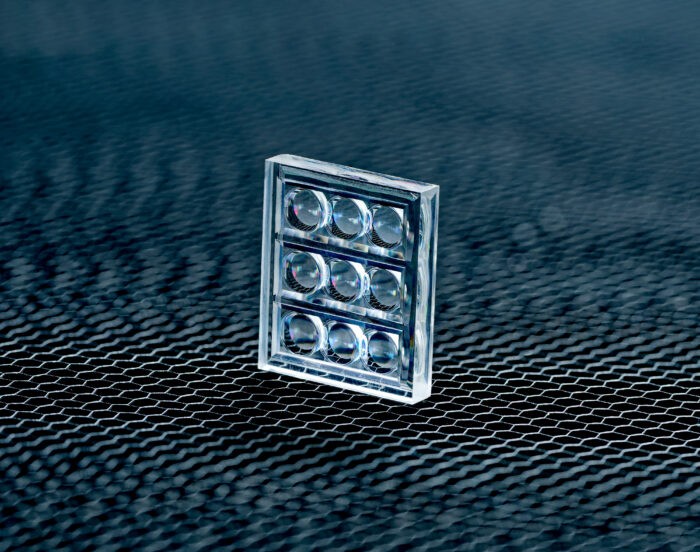

Das neu entwickelte Mikrolinsen-Array von INGENERIC umfasst 3 x 3 Linsen pro Array bei einer Gesamtgröße von 13,0 x 11,0 x 2,07 mm. Die komplexe asphärische Meniskus-Geometrie kombiniert konvexe und konkave Flächen. Dank variierender Radien ist jede Linse für spezifische Wellenlängen optimiert, was zu außergewöhnlich hoher Lichtausbeute und exzellenter Bildqualität führt. Ein spezielles Antireflexions-Coating (AR) reduziert Reflexionen auf unter 1 % des einfallenden Lichts, was die Effizienz der Bildgebung zusätzlich steigert.

Ein besonderes Merkmal des Arrays ist die gleichmäßige Lichtverteilung auf die sensorischen Elemente. Dies verbessert Kontrast und Bildschärfe signifikant, was für präzise Anwendungen wie die Vegetationsanalyse, Ertragsprognosen, Wasserqualitätsüberwachung oder klimatische Forschung von entscheidender Bedeutung ist.

Für die Fertigung wird das hochbrechende Glas K-VC89 verwendet, das sich durch einen geringen thermischen Ausdehnungskoeffizienten und eine hohe Temperaturstabilität auszeichnet. Diese Eigenschaften bieten ideale Voraussetzungen für das isothermische Präzisionsblankpressen, mit dem INGENERIC die Arrays herstellt. Dieses Verfahren ermöglicht die Reproduktion komplexer optischer Formen mit einer Formgenauigkeit von unter 1 µm und einer Oberflächenrauheit von weniger als 2–3 nm Rq.

Im Vergleich zu herkömmlichen Verfahren wie Schleifen oder Ätzen bietet das isothermische Präzisionsblankpressen höhere Präzision, Reproduzierbarkeit und Skalierbarkeit – und damit entscheidende Vorteile für anspruchsvolle Anwendungen in Forschung und Industrie.

„Mit diesem Mikrolinsen-Array setzen wir neue Maßstäbe in der multispektralen Bildgebung. Unsere Technologie vereint höchste optische Qualität mit effizienter Fertigung und eröffnet neue Möglichkeiten für kompakte, leistungsstarke Kamerasysteme“, sagt Dr. Stefan Hambücker, Geschäftsführer von INGENERIC.
